Подключение гидрораспределителя на Yanmar
Как подключить дополнительную гидравлику на японский мини-трактор
Установка фронтального погрузчика (КУН), гидравлического отвала или другого навесного оборудования требует грамотного подключения к штатной гидросистеме трактора. Главная задача — подключить дополнительный гидрораспределитель к штатному насосу НШ так, чтобы сохранить нормальную работу задней навески.
Гидравлические системы японских мини-тракторов Kubota, Yanmar, Iseki, Mitsubishi, Shibaura во многом построены по схожему принципу. Поэтому один и тот же подход можно применять на разных моделях, учитывая особенности конкретной модификации.
В этой статье разберём, как вывести дополнительную гидравлику на мини-трактор на примере техники Yanmar, в том числе популярных серий AF, FF, FX, EG, EF и других. Рассмотрим общий принцип работы системы, схему последовательного подключения и три варианта монтажа — от простого до максимально аккуратного, без резки штатных деталей.
Что дает дополнительная гидролиния?
Правильно выведенная гидравлика значительно расширяет возможности мини-трактора. К штатной задней навеске можно добавить оборудование, которому требуется отдельный гидравлический контур.

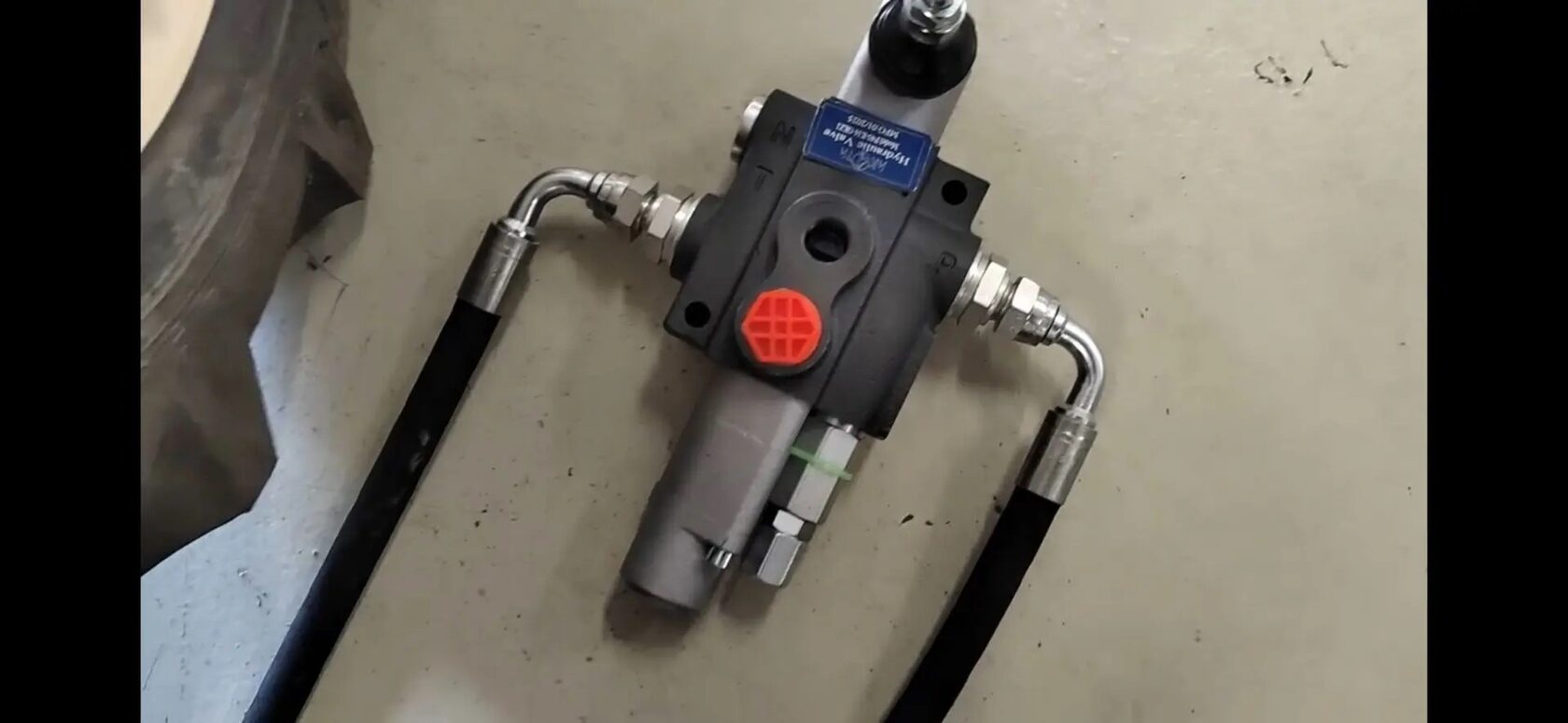

Гидрораспределитель однасекционый
С помощью дополнительной гидролинии можно подключить:
- Фронтальный погрузчик (КУН) и гидравлический поворотный отвал.
- Самосвальную гидравлическую тележку или прицеп — для быстрого подъёма кузова.
- Дополнительные гидровыходы на заднюю навеску — например, для гидроцилиндра центральной тяги или изменения угла установки фрезы.
- Навесное оборудование с гидромотором — гидравлический шнекоротор, коммунальную щётку, гидробур, дровокол и другое оборудование.
По сути, грамотно организованная дополнительная гидролиния превращает компактный японский трактор в более универсальную машину для фермерских, коммунальных и хозяйственных задач.
Как устроена гидравлика на японском мини-тракторе?
На многих японских мини-тракторах гидравлическая система работает по последовательной схеме:
Насос НШ → напорная магистраль → штатный гидравлический узел задней навески → слив в бак.
Чтобы установить дополнительный гидрораспределитель, необходимо встроить его в существующий контур.
Принцип следующий:
- Поток масла от насоса НШ направляется на вход P дополнительного гидрораспределителя.
- После прохождения через новый распределитель масло выходит через соответствующий порт и возвращается в штатную магистраль.
- Далее поток поступает в штатную гидросистему трактора и обеспечивает работу задней навески.
Получается последовательное подключение: насос → дополнительный распределитель → штатная гидросистема.
Именно такой принцип позволяет установить погрузчик или другое оборудование, не отключая штатную заднюю навеску.
Конкретный способ подключения зависит от конструкции и комплектации трактора.
Способ №1. Штатная разрывная муфта — самый простой вариант
На некоторых моделях производитель предусмотрел технологическое соединение, которое позволяет разомкнуть напорную магистраль без демонтажа и резки трубки.
Если на трубке от насоса НШ есть штатная разрывная муфта, задача значительно упрощается.
Как выполняется подключение:
- разъединяем штатную муфту;
- подачу от насоса направляем на вход P дополнительного гидрораспределителя;
- выход из дополнительного распределителя подключаем к продолжению штатной магистрали;
- проверяем герметичность соединений и работу задней навески.
В результате штатная магистраль остается целой, а дополнительный распределитель устанавливается в существующий контур.
Это наиболее простой и удобный вариант, если конструкция конкретного трактора позволяет его реализовать.
Способ №2. Врезка в штатную трубку
На многих Yanmar штатной разрывной муфты на напорной магистрали нет. Вместо неё от насоса к гидравлическому узлу может идти цельная металлическая трубка.
В этом случае используется физическая врезка в напорную магистраль.
Порядок работы:
- Выбирается подходящий участок штатной стальной трубки.
- Трубка аккуратно разрезается.
- На месте разреза устанавливаются подходящие гидравлические соединения и переходники.
- Поток от насоса направляется на дополнительный гидрораспределитель.
- После распределителя масло возвращается в штатную магистраль, которая идет дальше к гидравлической системе задней навески.
Таким образом, дополнительный распределитель становится частью штатного контура.
Метод достаточно распространён, но имеет очевидный минус: штатная трубка подвергается изменению. Поэтому при монтаже особенно важно правильно подобрать соединения, обеспечить надежную фиксацию трубок и исключить утечки масла.
Способ №3. Подключение через банджо-болт без резки штатных трубок
Если не хочется резать штатную трубку и хочется сохранить возможность в любой момент вернуть трактор к заводской конфигурации, существует более аккуратный вариант.
В «Имко Спецсервис» для таких задач мы используем подключение через специально изготовленный банджо-болт.
Как это работает?
Сначала находим место, где напорная трубка от насоса приходит к штатному гидравлическому узлу.
Штатную трубку выкручиваем из гидравлического узла. Далее устанавливается специальный банджо-болт, через который организуется подключение дополнительного контура.
Схема выглядит следующим образом:
- Изготавливается специальный банджо-болт и подбирается РВД с соответствующим банджо-фитингом.
- Поток масла от насоса направляется по шлангу на дополнительный гидрораспределитель.
- После распределителя масло возвращается по второму шлангу.
- Возвратный поток через тот же узел поступает в штатное отверстие гидравлического узла — именно туда, откуда первоначально была выкручена напорная трубка.
Главное преимущество
Штатная гидравлическая система остается без резки и сварки.
Не нужно пилить заводскую трубку или изменять её конструкцию. При необходимости дополнительное оборудование можно демонтировать, а трактор вернуть к исходной конфигурации.
Такой способ особенно актуален для владельцев техники, которые хотят сохранить заводские детали и максимально аккуратно модернизировать свой японский мини-трактор.
Важный нюанс: какой гидрораспределитель выбрать?
При последовательном подключении дополнительного распределителя важно учитывать, что после него поток масла продолжает поступать в штатную гидросистему трактора.
Поэтому недостаточно просто установить любой подходящий по размеру распределитель.
Для такой схемы необходимо правильно подобрать распределитель с учетом особенностей конкретной гидросистемы. В зависимости от конструкции может потребоваться Power Beyond / Carry-Over (продолжение потока под давлением) или соответствующее решение для передачи потока дальше в штатный контур.
Особенно внимательно нужно подходить к этому вопросу при подключении оборудования с гидромотором, поскольку ему требуется стабильный поток масла и корректная организация слива и продолжения потока.
Перед монтажом необходимо проверить рабочее давление, производительность насоса НШ, тип распределителя и схему штатной гидросистемы конкретной модели.
Видео: подключение дополнительной гидравлики на Yanmar
Совет инженера «Имко Спецсервис»: перед изготовлением гидролинии обязательно определите точную модель и модификацию трактора. Даже у близких по конструкции Yanmar могут отличаться расположение трубок, типы соединений и особенности штатной гидросистемы.
Все три варианта имеют право на существование.
Штатная разрывная муфта — лучший выбор, если она предусмотрена конструкцией трактора. Подключение получается быстрым и простым.
Врезка в трубку — практичный вариант, когда штатного разъёма нет. Однако заводскую магистраль приходится изменять.
Банджо-болт — наиболее аккуратное решение для тех, кто хочет обойтись без резки штатных трубок и сохранить возможность вернуть трактор в заводское состояние.
Главное — не просто «врезать» новый распределитель в систему, а правильно рассчитать и организовать весь гидравлический контур.
Нужна дополнительная гидравлика на японский мини-трактор?
«Имко Спецсервис» изготавливает и устанавливает решения для подключения дополнительного оборудования на японские мини-тракторы Yanmar, Kubota, Iseki, Mitsubishi, Shibaura.
Мы можем подобрать и изготовить:
- комплекты подключения фронтального погрузчика;
- дополнительные гидровыходы;
- специальные банджо-болты;
- РВД необходимой длины и конфигурации;
- подключения для самосвальных прицепов и тележек;
- гидролинии для оборудования с гидроцилиндрами и гидромоторами.
Подбираем решение под конкретную модель и модификацию трактора, чтобы дополнительная гидравлика работала корректно, а штатная задняя навеска сохраняла свои функции.
